Paslanmaz kaynak hava hatları imalatı ve montajı
Üretim tesisinizin ihtiyaçlarına göre paslanmaz çelik borulama, kaynaklı bağlantılar ve basınçlı hava dağıtım hatları. Keşiften yerleşim planına, imalattan saha montajına kadar projeye özel yaklaşım.
Fabrikanızın hava dağıtımı için planlı paslanmaz borulama.
Basınçlı hava hattı, kompresörde üretilen havayı makineler, pnömatik ekipmanlar ve farklı tüketim noktalarına taşır. Hat güzergâhı, çap, bağlantı ve drenaj ayrıntılarındaki hatalı seçimler basınç kaybına, kaçaklara ve plansız bakım ihtiyacına yol açabilir.
Ada Zirve Metal, mevcut hizmet kapsamında Sakarya merkezli paslanmaz çelik hava hattı üretimi ve montajı sunar. Proje, tesisin işletme koşulları ve talep edilen kullanım amacına göre şekillendirilir; malzeme, bağlantı, destek ve kontrol ayrıntıları netleştirilir.
Doğru hat, doğru işletme verileriyle başlar.
Tesise ve prosese göre hava hattı uygulamaları.
Tek bir boru yerleşimi bütün işletmeler için uygun değildir. Ana hat, ring, makine inişi ve mevcut hatta entegrasyon farklı mühendislik ve montaj ihtiyaçları doğurur.
Ana dağıtım hatları
Kompresör dairesinden üretim alanlarına hava taşıyan ana hatların saha koşulları, tüketim ve gelecekteki ihtiyaçlar dikkate alınarak planlanması.
- Güzergâh ve taşıyıcı sistem değerlendirmesi
- Uygun boru çapı ve bağlantı düzeni
- Bakım erişimi ve kesme vanası yerleşimi
Ring ve branşman sistemleri
Tesisin yapısına uygun olduğunda ring düzeni, branşmanlar ve bölgesel izolasyon noktaları ile makine gruplarına dağıtım çözümü.
- Mevcut makinelere uygun bağlantı rotası
- Yeni makine ihtiyacına yönelik planlama
- Yükseklik, geçiş ve servis güzergâhı
Makine inişleri ve bağlantılar
Pnömatik ekipmanların ihtiyacına göre bağlantı noktaları, servis vanaları ve uygun geçiş elemanlarının proje kapsamında değerlendirilmesi.
- Ekipman debisi ve basıncı bilgisi
- Erişilebilir vana ve bağlantı noktaları
- Esneklik ve titreşim gereksinimi incelemesi
Hat yenileme ve ilave imalat
Kapasite değişikliği, makine eklemesi veya eski borulamanın yenilenmesi gerektiğinde mevcut hatla uyumlu özel imalat ve montaj planı.
- Mevcut tesisatın yerinde incelenmesi
- Üretim kesintisi ve montaj sıralaması
- Geçiş, destek ve test kapsamının belirlenmesi
Hava hattında fark yaratan altı teknik ayrıntı.
Malzeme seçiminin yanında performans, işletme güvenliği ve bakım kolaylığını etkileyen temel tasarım kararları.
Korozyon ortamına uygun seçim
Ortam nemi, kimyasal maruziyet ve bakım koşullarına göre 304 veya 316 paslanmaz seçeneği değerlendirilir.
Basınç kaybının yönetimi
Debi, hat boyu, dirsek ve bağlantı sayısı gibi bilgiler çaplandırma ve güzergâh kararına yön verir.
Kaynaklı bağlantı detayları
Boru ve bağlantı elemanlarının uyumu, kaynak hazırlığı, erişilebilirlik ve kontrol ihtiyaçları projeye göre ele alınır.
Destek ve sabitleme
Askı, konsol, ankraj ve genleşme etkileri, mevcut yapı ve boru yükleri dikkate alınarak tasarlanmalıdır.
Kondens ve drenaj yaklaşımı
Hava kalitesi ihtiyacına göre kurutma, eğim, su toplama ve drenaj tasarımı sistem bütününde değerlendirilir.
Bakım erişilebilirliği
Vana, branşman, filtre ve kontrol noktalarında servis erişimi ile üretim devamlılığı gözetilir.
304 ve 316 paslanmaz çelik: seçim hangi koşullara bağlı?
Mevcut hizmet sayfasında 304 / 316 alternatifleri belirtiliyor. Hangi kalitenin kullanılacağı; işletme ortamı, kimyasal etki, teknik şartname ve maliyet dengesiyle proje özelinde belirlenir.
304 paslanmaz çelik
Birçok genel endüstriyel ortamda değerlendirilebilen paslanmaz çelik alternatifidir. Uygunluk; nem, temizlik kimyasalları, klorür maruziyeti ve istenen yüzey koşullarına bağlıdır.
- Genel tesis atmosferi için seçenek
- Kaynak ve yüzey işlem şartları belirlenmeli
- Malzeme sertifikası gerekiyorsa teklif aşamasında istenmeli
316 paslanmaz çelik
Molibden içeriği sayesinde belirli korozif ortamlarda 304'e kıyasla daha yüksek direnç sağlayabilen bir seçenektir. Bu, her koşulda korozyonsuz çalışma garantisi anlamına gelmez.
- Kimyasal ve klorür maruziyetinde değerlendirme
- İşletme ve temizlik koşullarına göre seçim
- Gerekirse 316L gibi alt kalite şartnamede netleştirilmeli
Teknik özellikler ve projede netleştirilmesi gereken veriler.
Aşağıdaki tablo doğrulanmamış basınç, boru çapı, debi veya garanti değeri üretmeden gerçek teklif için gerekli karar noktalarını gösterir.
| Parametre | Uygulama yaklaşımı | Teklif / kontrol notu |
|---|---|---|
| Malzeme kalitesi | 304 / 316 seçenekleri; alt kalite proje şartnamesiyle kesinleşir. | Korozif ortam ve kullanım amacına göre seçim. |
| Boru çapı ve cidar | Sabit katalog değeri yerine debi, basınç, hat boyu ve tasarıma göre belirlenir. | Talep edilen tüketim ve işletme koşulları gerekir. |
| İşletme basıncı | Ürün için önceden doğrulanmış tek bir basınç değeri yayınlanmamıştır. | Tasarım basıncı ve uygun bileşenler teknik değerlendirmeyle belirlenir. |
| Kaynaklı birleştirme | Uygun bağlantı geometrisi ve prosedür, proje gereklerine göre seçilir. | Kaynak kontrol ve dokümantasyon kapsamı önceden kararlaştırılır. |
| Vanalar ve bağlantılar | Gerekli konum ve komponent türü kullanım senaryosuna göre belirlenir. | Bakım izolasyonu ve basınç sınıfı dikkate alınır. |
| Askı ve konsollar | Hat güzergâhına, mevcut taşıyıcıya ve boru yüklerine uygun yerleşim. | Mevcut yapının uygunluğu kontrol edilir. |
| Drenaj ve hava kalitesi | Kurutucu, filtre, yoğuşma ve drenaj düzeni sistem çapında ele alınır. | İstenen hava kalite sınıfı ayrıca belirtilmelidir. |
| Muayene ve test | Uygulanacak yöntem, test ortamı, kabul ölçütü ve dokümanlar proje şartnamesiyle belirlenir. | Basınçlı sistem testleri yetkin kişilerce kontrollü yapılmalıdır. |
| Teslim ve montaj | Ölçü, metraj, iş programı ve erişim şartlarına göre planlanır. | İmalat/montaj kapsamı teklifte yazılı hale getirilir. |
Tablo bir ürün datasheet’i veya uygunluk belgesi değildir. Kesin teknik değerler proje dokümanlarında tanımlanır.
Yalnız boru değil, bütün sistemi değerlendirin.
Basınçlı hava dağıtımında hedef; kompresör çıkışı ile kullanım noktaları arasında uygun basıncı korumak, kaçak riskini azaltmak ve kondensi yönetmektir. Doğru boyutlandırma için tüketim, eş zamanlı kullanım, güzergâh ve gelecek kapasite ihtiyacı dikkate alınır.
- Ana dağıtım, ring ve branşman arasındaki farkın değerlendirilmesi
- Dirsek, vana ve fitting kaynaklı dirençlerin dikkate alınması
- Su, yağ ve partikül kontrolünün uygun ekipmanlarla planlanması
- Bakımda izolasyon ve güvenli erişim noktalarının belirlenmesi
Teknik yerleşim temsildir; uygulama projesi veya ölçülendirilmiş çizim değildir.

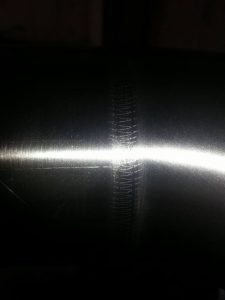

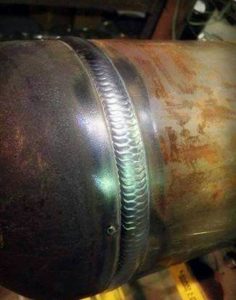

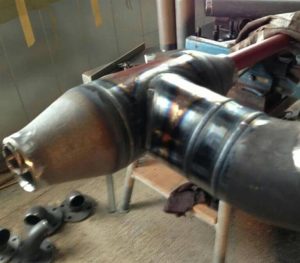

Kaynaklı borulamada dikkat edilen uygulama aşamaları.
İstenen bağlantı kalitesi; doğru malzeme, temiz hazırlık, uygun kaynak prosedürü, erişim ve proje gereği muayene planının birlikte yürütülmesiyle sağlanır.
Ön hazırlık
Boru ekseni, kesim, ağız hazırlığı, eş merkezlilik ve bağlantı elemanlarının uyumu kontrol edilir.
Kaynak yöntemi
İş kapsamına göre uygun kaynak yöntemi ve paslanmaz malzemeye uygun sarf/koruma koşulları belirlenir. Belirli bir prosedür veya sertifika ancak projede teyit edilirse belirtilir.
Yüzey ve iç temizlik
Kaynak sonrası temizlik, çapak kontrolü ve gerektiğinde yüzey işlemleri kullanım amacına ve şartnameye göre değerlendirilir.
Montaj ve destek
Askı aralıkları, taşıyıcı detayları, boru genleşmesi, titreşim ve diğer tesisatlarla çakışma gözden geçirilir.
Kontrol / test planı
Görsel kontrol, sızdırmazlık ve gerek duyulan ilave kontrollerin kapsamı ile kabul kriterleri proje özelinde tanımlanır.
Teslim kapsamı
İstenen çizim, malzeme belgesi, test kaydı ve işletme notlarının teslim durumu teklif dokümanında netleştirilir.
Endüstrinin farklı üretim noktaları için.
Sistem tasarımı çalışma alanının gerçek hava ihtiyacına, prosesin kalite beklentisine ve saha erişimine göre belirlenir.
Üretim tesisleri
Üretim makineleri ve birden çok pnömatik tüketim noktası için ana hat ve branşman yerleşimi.
Metal işleme ve atölyeler
Pnömatik el aletleri, yardımcı ekipmanlar ve iş istasyonlarına hava dağıtımı.
Otomasyon hatları
Robotik ve otomatik ekipmanlarda bağlantı, vana ve servis erişimi düzeni.
Gıda üretim alanları
İstenen hava kalite hedeflerine göre borulama ve filtreleme sisteminin birlikte planlanması.
İlaç / hassas prosesler
İlgili prosesin hijyen ve dokümantasyon şartları önceden tanımlandığında özel teknik değerlendirme.
Bakım ve servis noktaları
Fabrika genelindeki erişilebilir bakım çıkışları, branşman ve lokal izolasyon çözümü.
Keşiften sahada teslime uzanan altı adım.
Uygulama sırası ve teslim kapsamı projeye göre değişebilir. Bu yapı sürecin nasıl planlandığını açıkça gösterir.
Keşif ve ihtiyaç analizi
Saha ölçüleri, mevcut kompresör, kullanım noktaları, işletme basıncı ve proses gereksinimleri alınır.
Güzergâh ve tasarım
Ana hat, branşman, destek, vana ve geçiş noktaları proje kapsamına göre planlanır.
Malzeme ve kapsam onayı
304/316 seçeneği, boru kesitleri, bağlantılar, metraj ve teklif kalemleri yazılı netleştirilir.

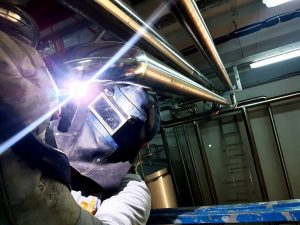

Atölye imalatı
Uygun kesim, hazırlık ve kaynak işlemleri; projeye ve kararlaştırılan kontrol planına göre yapılır.
Saha montajı
Tesisin çalışma programına uyumlu yerleşim, askı ve birleştirme uygulaması yürütülür.
Kontrol ve teslim
Tanımlanan kontroller, eksik işler ve doküman teslimi tamamlanarak devreye alma koordinasyonu yapılır.
İmalat ve montajı aynı proje dilinde buluşturun.
Ada Zirve Metal'in yayınladığı hizmet kapsamında Sakarya merkezli paslanmaz hava hattı imalatı, projeye özel çözümler ve saha montajı bulunuyor. Talebinizde tesis detaylarını ilettiğinizde işin sınırları teknik olarak netleştirilebilir.
Firmaya ait yayınlanan hizmet bilgisine göre yerel üretim altyapısı ve montaj odağı.
Hazır tek tip çözüm yerine güzergâh, bağlantı ve saha koşulları üzerine planlama.
304 ve 316 alternatiflerinin çalışma ortamı ve teknik şartnameye göre değerlendirilmesi.
İş programı, üretim hazırlığı, montaj ve kontrollerin proje kapsamına bağlanması.
Paslanmaz hava hatları hakkında merak edilenler.
Tesisiniz için uygun malzemeyi, dağıtım biçimini ve montaj kapsamını netleştirmeden önce bu yanıtları inceleyebilirsiniz.
Paslanmaz kaynak hava hattı nedir?
Endüstriyel basınçlı havanın üretim ve kullanım noktaları arasında taşınması için paslanmaz çelik boru ve uygun bağlantılardan oluşturulan borulama sistemidir. Boru, armatür ve ekipmanlar bütün halinde tasarlanır.
304 mü, 316 paslanmaz mı tercih edilmeli?
Ortamın korozyon riski, klorür/kimyasal maruziyeti, temizlik koşulları, teknik şartname ve bütçeye göre değerlendirilir. Tek başına her tesis için doğru bir sınıf yoktur.
Hattın kaç bar basınca uygun olduğu belli mi?
Bu sayfada doğrulanmış sabit bir çalışma basıncı verilmez. Uygun basınç; boru boyutu ve cidarı, bağlantılar, komponentler, tasarım sıcaklığı ve ilgili proje gereksinimleriyle belirlenir.
Paslanmaz hava hattı basınç kaybını sıfırlar mı?
Hayır. Basınç kaybı debi, hat uzunluğu, boru çapı ve dirsek/bağlantılarla ilişkilidir. Uygun çaplandırma ve güzergâh kaybı azaltmaya yardımcı olabilir; sıfır kayıp garanti edilmez.
Gıda veya ilaç tesislerinde kullanılabilir mi?
Prosesin teknik şartları ve gerekli hava kalitesi tanımlandığında değerlendirilebilir. Yalnızca paslanmaz boru kullanmak hijyen, sterilite veya ISO 8573-1 hava kalite sınıfı garantisi vermez; filtreleme ve kurutma dahil tüm sistem incelenmelidir.
Hatlar mutlaka ring şeklinde mi yapılır?
Hayır. Ring ve dallanan dağıtım farklı çözümlerdir. Tüketim noktaları, tesis planı, basınç kaybı, büyüme beklentisi ve bütçeye göre uygun düzen belirlenir.
Kaynaklı boru hattında hangi yöntem kullanılır?
Kaynak yöntemi ve prosedürü; malzeme kalitesi, cidar, kaynak konumu ve teknik şartnameye göre seçilir. Her projede tek bir yöntem veya belgelendirme koşulu geçerli değildir.
Paslanmaz boruda iç temizlik önemli midir?
Evet. Özellikle proses havasında partikül, yağ, nem ve kaynak kalıntısı kontrolü önem taşır. Gerekli temizlik düzeyi ve yöntem, istenen hava kalite hedefiyle birlikte belirlenir.
Mevcut hava hattına ek bağlantı yapılabilir mi?
Mevcut malzeme, basınç, hat kapasitesi, bağlantı türü ve üretim kesintisi koşulları yerinde incelenerek ilave hat veya yenileme planlanabilir.
Sızdırmazlık veya basınç testi yapılıyor mu?
Kontrol ve test aşaması hizmetin yayınlanan sürecinde yer alır. Uygulanacak spesifik yöntem, kabul kriterleri, kayıtlar ve sorumluluklar teklif ile teknik şartnamede netleştirilmelidir.
İmalat ve montaj ne kadar sürer?
Metraj, çap, hat güzergâhı, saha erişimi, malzeme temini ve iş programına bağlıdır. Proje bilgileri incelendikten sonra termin paylaşılabilir.
Teklif almak için hangi bilgiler gerekiyor?
Tesis konumu, ana hat uzunluğu/güzergâhı, yaklaşık tüketim noktası sayısı, işletme basıncı, varsa debi ve teknik şartname ile fotoğraf/çizim paylaşmanız teklif değerlendirmesini kolaylaştırır.
Hava hattı projenizin ölçülerini paylaşın, ihtiyacınızı netleştirelim.
Teklif talebinize tesis konumu, yaklaşık hat uzunluğu, kullanım noktaları, işletme koşulları ve varsa çizim ya da teknik şartnameyi ekleyin. İmalat, montaj ve kontrol kapsamı projeye göre değerlendirilsin.
